糾偏系統對于糾正布料效果非常顯著
發布時間：2023-07-06 新聞來源：：東莞天機傳動官網
糾偏系統是對薄型物料在高速傳送過程中的位置偏移進行控制、糾正的自動控制系統，能對紙張、薄膜、不干膠帶、鋁箔、帶鋼及其它物料的標志線或邊緣進行跟蹤糾偏，保證卷繞、分切的整齊。正因為其糾正布料的效果顯著，所以才會有越來越多的用戶選擇用它。

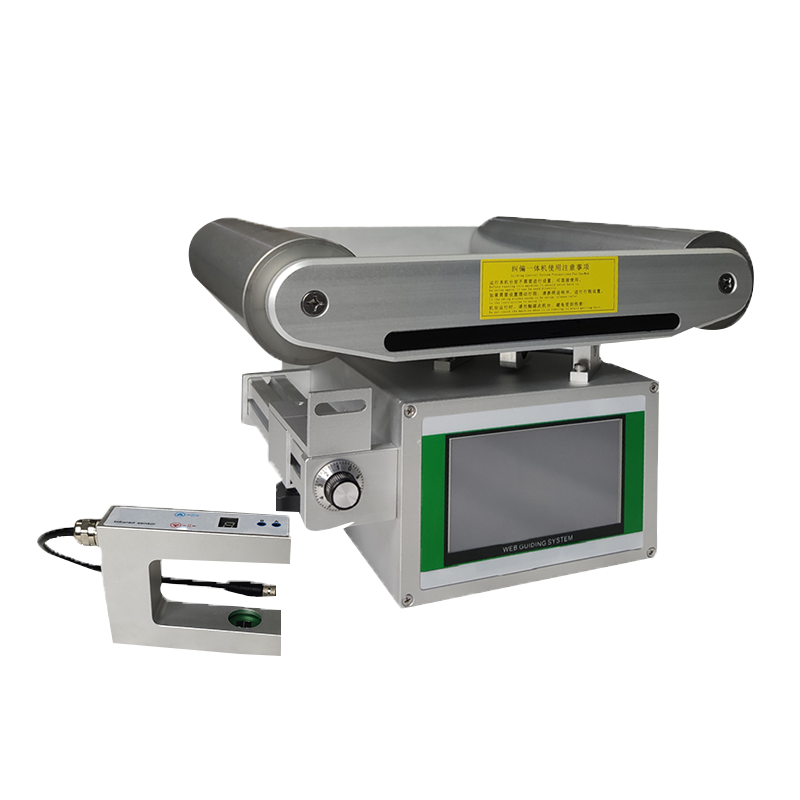

糾偏系統由電源適配器、控制器、操作面板、推動器、傳感器幾部分組成，糾偏傳感器檢測出卷材的邊緣位置，讀出實際位置同設定位置的偏差量，并將此偏差量轉換成與之成正比的電壓信號，再將此信號送入控制器。控制器對信號進行放大、校準處理后，輸出至電驅動器，電驅動器根據輸入信號的大小，驅動糾偏導向機構進行修正動作，將卷材導正至預先設定的位置。
其中放卷糾偏確保卷材在放卷過程中始終從預先設定的位置導出，以便準確進入下一工序。過程糾偏確保在行進過程中，卷材始終從預先設定的位置經過，防止材料出現蛇形現象或進入下一工序時出現邊緣不齊的情況。收卷糾偏則確保在收卷過程中收料整齊。
糾偏系統由電源適配器、控制器、操作面板、推動器、傳感器幾部分組成，糾偏傳感器檢測出卷材的邊緣位置，讀出實際位置同設定位置的偏差量，并將此偏差量轉換成與之成正比的電壓信號，再將此信號送入控制器。控制器對信號進行放大、校準處理后，輸出至電驅動器，電驅動器根據輸入信號的大小，驅動糾偏導向機構進行修正動作，將卷材導正至預先設定的位置。
其中放卷糾偏確保卷材在放卷過程中始終從預先設定的位置導出，以便準確進入下一工序。過程糾偏確保在行進過程中，卷材始終從預先設定的位置經過，防止材料出現蛇形現象或進入下一工序時出現邊緣不齊的情況。收卷糾偏則確保在收卷過程中收料整齊。
